關于電源模塊的輸入輸出保護你了解多少？
(一)交流電網和熔斷器
交流電網連接：交流電網到電源有三條線：火線、零線和地線。在所有的電源和電子系統中，這些線應該正確連接，缺一不可，圖2-16給出了正確連接方式。
安全地必須總是連接在電源和系統的底座上，在無電源底座的時候，例如開放式電源板，則應使用系統外殼和底座作為安全地。
熔斷器和開關必須接在交流的火線上，以便當電源打開或熔斷器熔斷時，交流火線被斷開。雙擲開關斷開火線和零線最安全。
熔斷器和開關必須接在交流的火線上，以便當電源打開或熔斷器熔斷時，交流火線被斷開。雙擲開關斷開火線和零線最安全。
火線和零線不能交換，因為它們對地的電勢是不同的，若交換會引起對地環行電流。
熔斷器：通常，電源的輸入必須有安全保險。由于一些電源，如封閉式電源，沒設置內部熔斷器，必須在起外部接入。通常，在額定負載下，使用的熔斷器熔斷電流為額定輸入交流電流的150%到200%。
(二)輸入噪聲與瞬態保護
AC/DC變換器與DC/DC變換器都存在輸入噪聲與瞬態響應，這個問題在工業上尤為突出，諸如電動機、發電機、繼電器、焊接設備等都發出噪聲與瞬態脈沖，從而給直流或交流輸入帶來附加噪聲，噪聲的其它來源有：負載電流反射、熒光燈、點火裝置、大電流電源線的干擾等。
電源輸入噪聲抑制
無論是AC/DC變換器還是DC/DC變換器，一般都采用電網濾波器來抑制輸入噪聲。濾波器不但能抑制反射紋波電流，也能防止電網噪聲對變換器的影響。電源變壓器的變壓器繞組之間具有耦合電容，這是使噪聲進入變換器的原因之一。為解決這一問題，變壓器應該采用磁路中有隔縫的繞線框來繞制，從而使耦合容減小。有些變壓器繞組之間采用屏蔽來減小耦合電容。
電源輸入瞬態保護

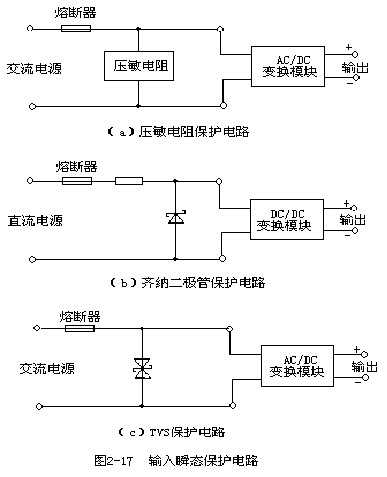

輸入電壓瞬態過程要慎重處理，否則，它將損壞變換器。所以，瞬態電壓超過了額定值，就必須接入外部保護裝置。圖2-17給出三種常用的瞬態保護電路：
第一種方法是采用熔斷器和壓敏電阻。當瞬態電壓超過擊穿電壓時，壓敏電阻可有效地對它進行吸收和消耗。壓敏電阻擊穿電壓一般可達25V或更高。
第二種保護方法，是采用一個小電阻與一個齊納二極管串聯，適用于瞬態電壓不超過25V的變壓器。
第三種方法是采用瞬態電壓抑制器（TVS）。TVS是一種高效保護器件。當TVS兩端受到反向瞬態高能量沖擊時，它能以10-12S數量級的速度，將兩極間的高阻抗變?yōu)榈妥杩梗崭哌_數kW的浪涌，使兩極間的電壓箝位于一個預定值，擊穿電壓可在3～700V之間。
(三)過流保護

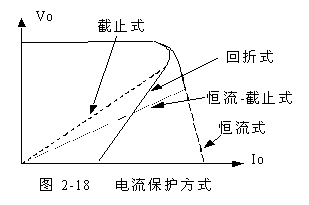

輸出電流保護一般有四種方式：如圖2-18
恒流式：當?shù)竭_電流保護點時，輸出電流隨負載的進一步的加重，略有增加，輸出電壓不斷下降。
回折式：當?shù)竭_電流保護點時，輸出電流隨負載的進一步的加重，輸出電壓不斷下降，同時輸出電流也不斷下降。
截止式：當?shù)竭_電流保護點時，電源模塊輸出被禁止。
恒流-截止式：當?shù)竭_電流保護點時，首先是恒流式的保護方式，當輸出電流達到某值時，電源模塊輸出被禁止。
在大部分電路中使用恒流式與截止式較多。而比較理想的保護方式是恒流-截止式保護。其中恒流式、回折式保護本質上就是自恢復的，但輸出短路時的功耗較大，尤其是恒流式。而截止式、恒流-截止式保護的自恢復特性須加輔助復位電路來完成自恢復，但輸出短路時的功耗可以通過復位電路的周期進行調整，即調整間歇啟動的時間間隔一般電流保護點為1.2倍標稱輸出電流。一般輸出有過壓嵌位保護。
