電源模塊與各種負載該怎樣連接
來源：廣州能達電源技術有限公司 發表時間：2018-07-19 15:58:27 瀏覽數：
電源模塊與各種負載的連接方法主要有以下幾種：
| (一)直接并行接法 |

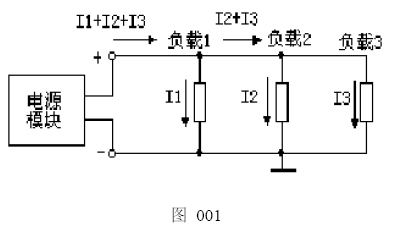

| 電源模塊與各種負載的正確連接是電源應用中的一個重要環節。圖001 是電源模塊與幾個負載并行連接的接線方法。圖中，每一個負 |
| 載上的電壓與其他負載電壓的大小和電源接地點有關如果負載電流較大，在輸電線路上的壓降將會增大，使遠離電源輸出端的負 |
| 載電壓達不到要求，并且負載的變化將使輸出電壓的穩定性變差。除了負載電流很小，線路壓降可以忽略外，這種連接方式不能 |
| 用。 |
|
| (二)放射形接法 |

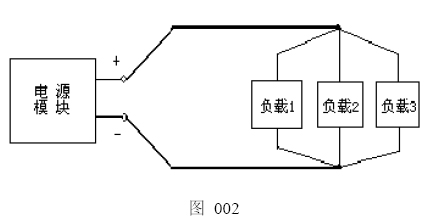

| 圖002 給出一種放射形的連接方法，這是一種比較好的接法。用一對粗導線將電源引出，每一個負載分別與它在同一點上相 |
| 連接 ，各個負載之間基本上不存在相互影響的問題。 |
|
| (三)混合連接法 |

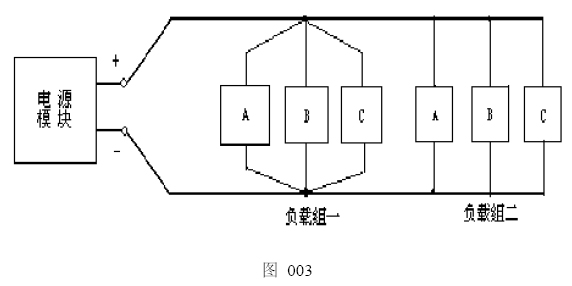

| 當然，完全放射形連接是不現實的。但是應該盡量使用這種方式，特別對大電流應如此。圖003 給出一種放射與并聯組合連 |
| 接方式。圖中第一組負載電流較大，采用放射形連接，并且靠近電源輸出端，第二組負載電流較小，線路壓降可以忽略，采用直 |
| 接并聯方式，也可以離模塊電源輸出端遠一些。 |
|
| (四)模擬和數字電路 |
| 圖004 電路中模擬和數字電路同時存在。為了避免數字電路在電源地線上產生的噪聲影響低電平模擬信號。因此，模擬電路和數字電路 |
| 分別單獨供電。兩種電源地線和信號地線實現了單點接地互不干擾的格局。實際上，許多三輸出端電源都有獨立的數字（5V）和模擬輸出（ |
| ±12V 或±15V）公共端，正好滿足圖004 的意圖。 |
|
